懿凌干蒸汽加湿器－分三类

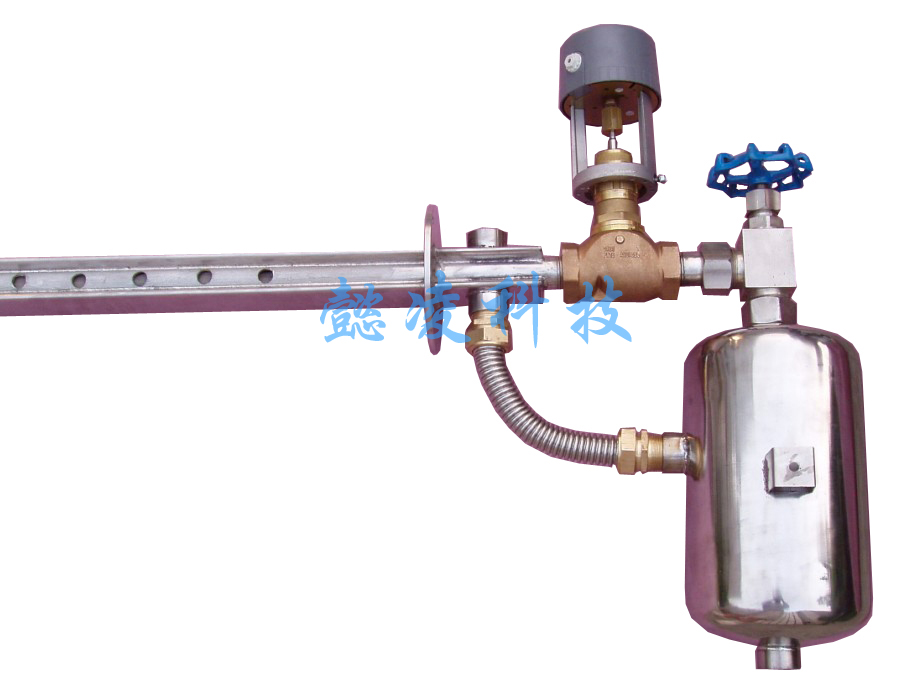

电磁式干蒸汽加湿器 电动式干蒸汽加湿器 手动式干蒸汽加湿器
懿凌干蒸汽加湿器－工作原理
干蒸汽加湿器具有蒸汽分布均匀，无局部过饱和现象；安装简单、维护费用低，能够对湿度进行精确控制；加湿快速、洁净等优点。干蒸汽加湿器接通经减压和过滤的饱和蒸汽，进入干蒸汽加湿设备后，饱和蒸汽在喷管内横向流动，环向流入弯管，同时对中心喷管预热和保温。通过折流板，进入蒸发室，蒸发室面积突然增大，蒸汽减速，加之惯性作用及折流板的阻挡，蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出。分离出水分的蒸汽由分离室顶部进入已被预热的干燥室，干燥室内的不锈钢滤网，对蒸汽中残留的水份进行再过滤。开启调节阀，干燥室内压力下降，汽化温度降低，残留于蒸汽中的水份再被加热、汽化，从而完成了对饱和蒸汽的干燥处理和蒸汽的汽水分离。干燥的蒸汽经调节阀进入喷管，从喷孔中喷出，实现对空气的加湿处理。
懿凌干蒸汽加湿器-结构原理图
懿凌干蒸汽加湿器-控制方式
干蒸汽加湿器分三种控制方式：电磁式、电动式和手动式，干蒸汽加湿器的执行机构采用不锈钢材料制造，抛物线型柱塞阀芯，行程20mm，能够满足对加湿量要求的可靠调节和控制，调节手轮选用隔热材料制造,防止操作时烫伤。
懿凌干蒸汽加湿器-特点
稳定性高、加湿效率高、控制精度高、使用寿命长。懿凌干蒸汽加湿器外形美观,安装方便，耐腐蚀,寿命长；引进国外先进的水、汽分离技术,使汽水分离更加彻底；加湿器为全不锈钢材质，多喷孔孔径结构设计，无夹带水滴的现象，汽液分离网二次分离技术，消音过滤、二次汽水分离与蒸发的作用。通过汽水分离装置使喷出的蒸汽全部汽化到空气中，加湿效率高，无运行部件，运行稳定可靠，单台加湿量可达760Kg/h，性能可靠属等温洁净加湿。多种控制方式(手动式、电磁阀式、电动式)可供用户选择，适合不同的工况环境。
懿凌干蒸汽加湿器-选型
根据计算的加湿量、提供的蒸汽压力，查表确定合适的加湿器型号；根据空调机组或风道宽度，查表选择喷管的型号；安装时一定要保证所喷出的干蒸汽是逆向空气流动方向；根据控制要求，选择调节方式。
|
蒸汽 |
型号 |
YLGZQ-15 |
YLGZQ-20 |
YLGZQ-25 |
YLGZQ-30 |
|||||||
|
喷孔孔径 |
Ф2 |
Ф4 |
Ф6 |
Ф8 |
Ф9 |
Ф10 |
Ф10.5 |
Ф12 |
Ф14 |
Ф16 |
Ф18 |
|
|
0.02 |
1.5 |
4 |
9 |
22 |
27 |
34 |
40 |
55 |
75 |
145 |
187 |
|
|
0.1 |
2.3 |
9 |
21 |
49 |
49 |
75 |
78 |
102 |
141 |
194 |
246 |
|
|
0.2 |
3.6 |
14 |
35 |
68 |
106 |
131 |
142 |
160 |
216 |
311 |
397 |
|
|
0.3 |
4.5 |
18 |
40 |
97 |
152 |
187 |
205 |
217 |
296 |
448 |
569 |
|
|
0.4 |
6.1 |
24 |
58 |
124 |
196 |
227 |
250 |
275 |
375 |
590 |
760 |
|
|
注：表中的额定加湿量指调节阀全开启时的加湿量，单位为kg/h (单位：mm) |
||||||||||||
懿凌干蒸汽加湿器-喷管长度参数
|
喷管编号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
|
|
喷管长度 L（mm） |
300 |
450 |
600 |
900 |
1200 |
1500 |
1800 |
2100 |
2400 |
2700 |
3000 |
3300 |
3600 |
|
|
W |
最小 |
250 |
385 |
535 |
820 |
1120 |
1420 |
1720 |
2020 |
2320 |
2620 |
2920 |
3220 |
3520 |
|
最大 |
360 |
510 |
760 |
1080 |
1380 |
1680 |
1980 |
2280 |
2580 |
2880 |
3180 |
3480 |
3780 |
|
