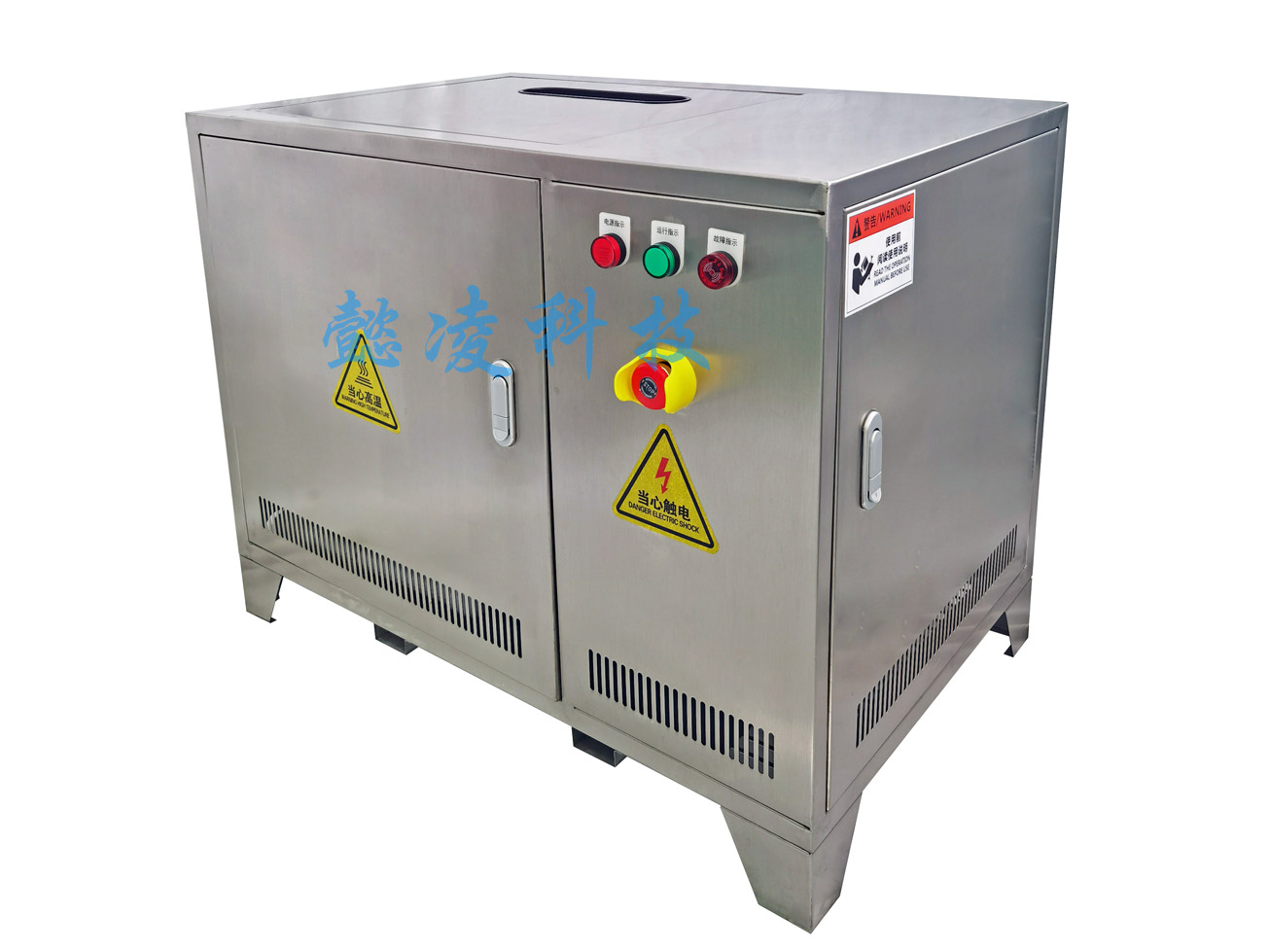

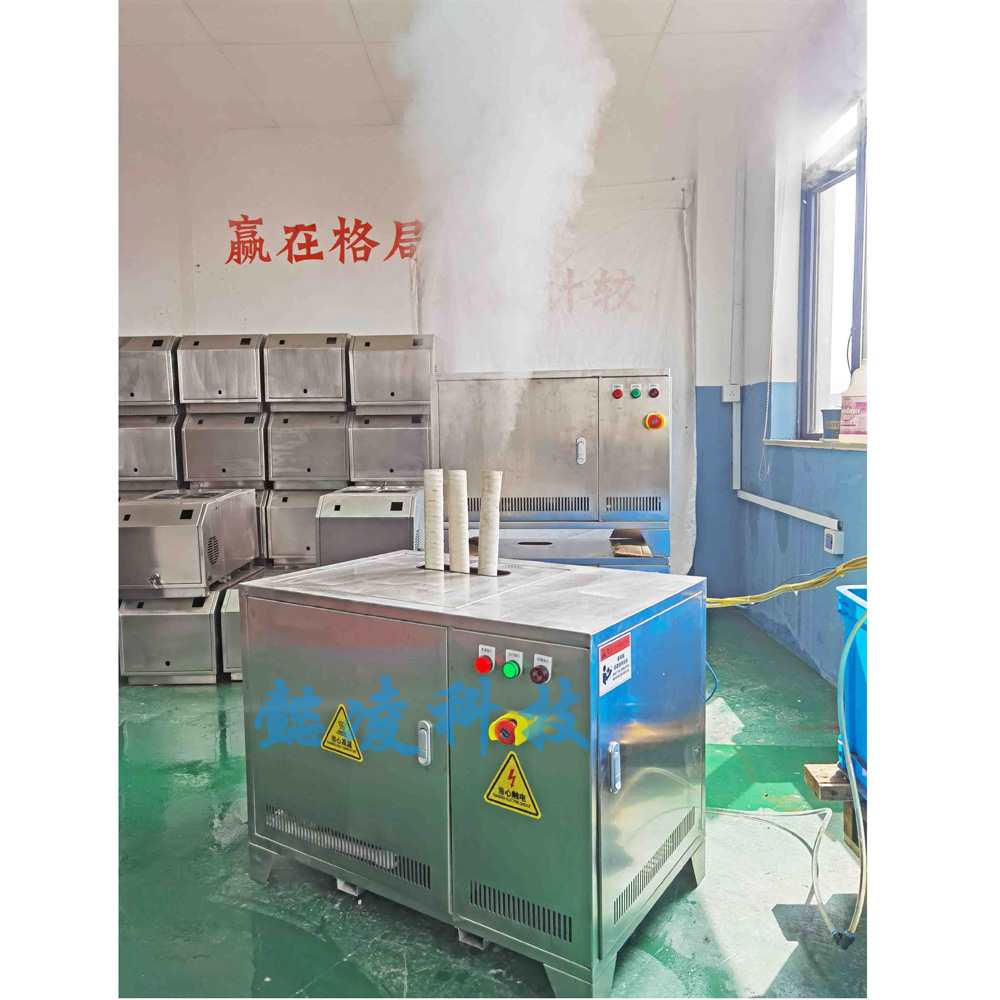

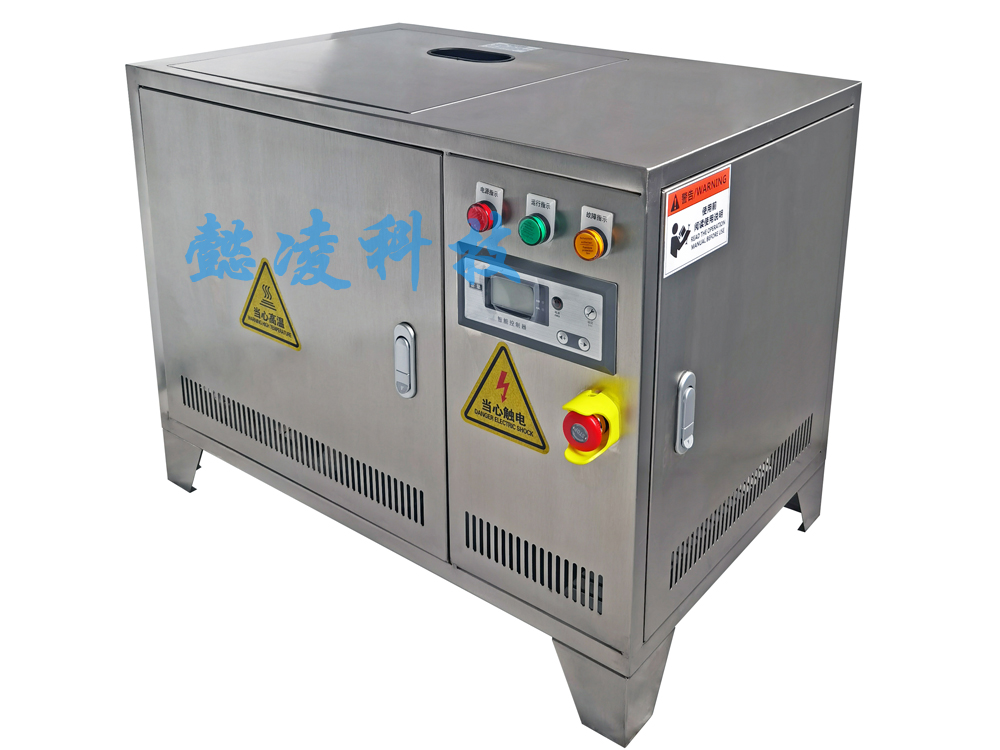

懿凌电热式加湿器—实例图

懿凌电热式加湿器—概述
懿凌公司生产的电热式加湿器分两大系列：独立型和自控型，各种机型造型美观，电器控制系中所采用国内外优质产品，电热式加湿器包括开关量控制、连续比例调节控制系统两种，连续比例调节控制精度高，加湿效率可调，可接0-10V、4-20mA等多种不同的加湿信号。
接通电源，将水加热沸腾，蒸汽的产生量大小取决于电热储水箱体中水位的高低，蒸气由蒸汽喷杆均匀分布于空调箱或风管中，经空气吸收而达到加湿的目的。

懿凌电热式加湿器—工作原理
    电热式加湿器是依据电阻加热的原理，电加热管浸没在水中，电热管通电后，依据焦耳定律，电加热管产生热量，从而使水变成了蒸汽。使用时接通电源、水源及排水管，加湿器即开始进水，箱体内水位达到工作水位时，电热管开始加热；工作过程中产生的蒸汽由排汽孔排出。电热加湿器通过控制加热元件的加热功率，来控制蒸汽输出量的大小。
  电热加湿器创造一个湿度环境有以下三个过程：
    ★ 通过电加热使水沸腾产生蒸汽；
    ★ 通过加湿器配有的微机控制蒸汽的产生及供应；
    ★ 通过蒸汽扩散装置把蒸汽送到空气处理机或风管道内。

懿凌电热式加湿器—结构示意图

懿凌电热式加湿器—控制方式

懿凌电热加湿器主加热水箱为304不锈钢，内有N组高寿命电加热管，低水位控制箱含防止无水干烧的行程保护开关，电器控制部分等组成。

★ 开关量控制：可接收ON/OFF信号工作。接受讯号即开（关）、无讯号即关（开），无法达到精确控制湿度，控制精度为±5%，
★ 比例调节控制：线性比例功率控制讯号输入：0—5V、0—1Ov、或4—20mA，0—100％线性功率输出比例调节控制；利用智能调控模块输出功率设备，经控制器输出控制信号，使功能输出与控制信号成线性对应。调压模块使用单片机设计保护，由直流电源供电，模块内电压负反馈，且有过热、过流、短路功能。

懿凌电热式加湿器—特点

性能稳定安全可靠、洁净高效、维护方便，且具有防干烧与特殊的保温设计：电加热管低功率高密度设计，排列合理，发热均匀，能快速加热产生蒸汽，高温蒸汽，吸收效率高，加湿速度快，特殊阻垢处理方式，延长电热管寿命.箱体采用不锈钢材质制作, 使用寿命长、耐腐蚀、可清洗。对水质无要求，自来水、软化水，反渗透水或去离子水均可使用。水箱内配有特制电磁阀，定时控制排水，彻底去除沉淀的矿物质及杂质。三级电路保护，过电流、短路、漏电保护。当电热元件露出水面时，防干烧装置启动，切断其他加热元件电源，保护电热元件不被烧坏。具备开关双位控制，时间比例控制，可接受各种标准控制信号。

懿凌电热式加湿器—使用条件及维护方法

★ 可使用自来水、软化水、纯净水，对水质无特殊要求；
★ 环境温度≥4℃，湿度≤90%RH；
★ 使用自来水连续加湿，建议定期清洗水箱电热管（6个月为一周期）；
★ 接通水电，保持外壳接地；
★ 与空调配套使用，电路要与风机联动控制，避免误加湿；
★ 长时间不使用，应水箱里的水排放干净；

懿凌电热式加湿器—技术参数

规格型号	蒸汽量（kg/h）	控制方式	是否含控制器	耗电量（kw）	电压	外型尺寸（mm)
YLDR—4—B	2～4	比例调节控制	含控制器传感器自主控制	1.5～3.0	380V / 50Hz	650400550
YLDR—4—K	2～4	开关量控制	含控制器传感器自主控制	1.5～3.0	380V / 50Hz	650400550
YLDR—8—B	5～8	比例调节控制	含控制器传感器自主控制	3.75～6.0	380V / 50Hz	650400550
YLDR—8—K	5～8	开关量控制	含控制器传感器自主控制	3.75～6.0	380V / 50Hz	650400550
YLDR—15—B	9～15	比例调节控制	含控制器传感器自主控制	6.75～11.25	380V / 50Hz	650400550
YLDR—15—K	9～15	开关量控制	含控制器传感器自主控制	6.75～11.25	380V / 50Hz	650400550
YLDR—22—B	16～22	比例调节控制	含控制器传感器自主控制	12.0～16.5	380V / 50Hz	750400550
YLDR—22—K	16～22	开关量控制	含控制器传感器自主控制	12.0～16.5	380V / 50Hz	750400550
YLDR—30—B	23～30	比例调节控制	含控制器传感器自主控制	17.25～22.5	380V / 50Hz	750400550
YLDR—30—K	23～30	开关量控制	含控制器传感器自主控制	17.25～22.5	380V / 50Hz	750400550
YLDR—45—B	31～45	比例调节控制	含控制器传感器自主控制	23.25～33.75	380V / 50Hz	800500650
YLDR—45—K	31～45	开关量控制	含控制器传感器自主控制	23.25～33.75	380V / 50Hz	800500650
YLDR—60—B	46～60	比例调节控制	含控制器传感器自主控制	34.5～45.0	380V / 50Hz	800500650
YLDR—60—K	46～60	开关量控制	含控制器传感器自主控制	34.5～45.0	380V / 50Hz	800500650
YLDR—75—B	61～80	比例调节控制	含控制器传感器自主控制	45.75～60.0	380V / 50Hz	490500700
YLDR—75—K	61～80	开关量控制	含控制器传感器自主控制	45.75～60.0	380V / 50Hz	490500700
YLDR—90—B	76～90	比例调节控制	含控制器传感器自主控制	57.0～67.5	380V / 50Hz	900500700
YLDR—90—K	76～90	开关量控制	含控制器传感器自主控制	57.0～67.5	380V / 50Hz	900500700
