干蒸汽加湿器
产品型号：YLGZQ系列
三种控制方式：电磁式、电动式、手动式
■ 不锈钢材料制造
■ 调节手轮选用隔热材料制造
■ 引进国外先进的水汽分离技术，水汽分离更加彻底
■ 加湿效率高，最大加湿量可达760kg/h
■ 属等温加湿方式，蒸汽利用率高
■ 采用不锈钢材料制造，外型美观，耐腐蚀，使用寿命长
■ 性能可靠，调节精度高，安装方便
查看大图- 产品介绍
- 技术参数
- 工程案例
- 相关产品
懿凌干蒸汽加湿器－分三类

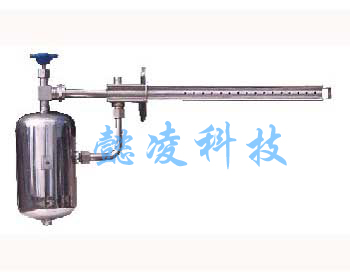

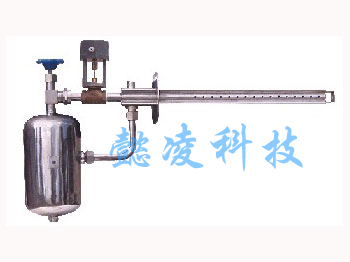

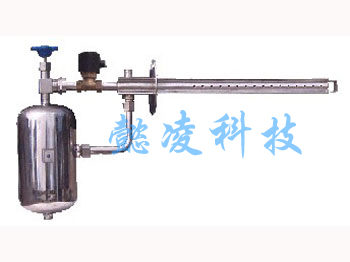

电磁式干蒸汽加湿器 电动式干蒸汽加湿器 手动式干蒸汽加湿器
懿凌干蒸汽加湿器－工作原理
干蒸汽加湿器具有蒸汽分布均匀，无局部过饱和现象；安装简单、维护费用低，能够对湿度进行精确控制；加湿快速、洁净等优点。干蒸汽加湿器接通经减压和过滤的饱和蒸汽，进入干蒸汽加湿设备后，饱和蒸汽在喷管内横向流动，环向流入弯管，同时对中心喷管预热和保温。通过折流板，进入蒸发室，蒸发室面积突然增大，蒸汽减速，加之惯性作用及折流板的阻挡，蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出。分离出水分的蒸汽由分离室顶部进入已被预热的干燥室，干燥室内的不锈钢滤网，对蒸汽中残留的水份进行再过滤。开启调节阀，干燥室内压力下降，汽化温度降低，残留于蒸汽中的水份再被加热、汽化，从而完成了对饱和蒸汽的干燥处理和蒸汽的汽水分离。干燥的蒸汽经调节阀进入喷管，从喷孔中喷出，实现对空气的加湿处理。

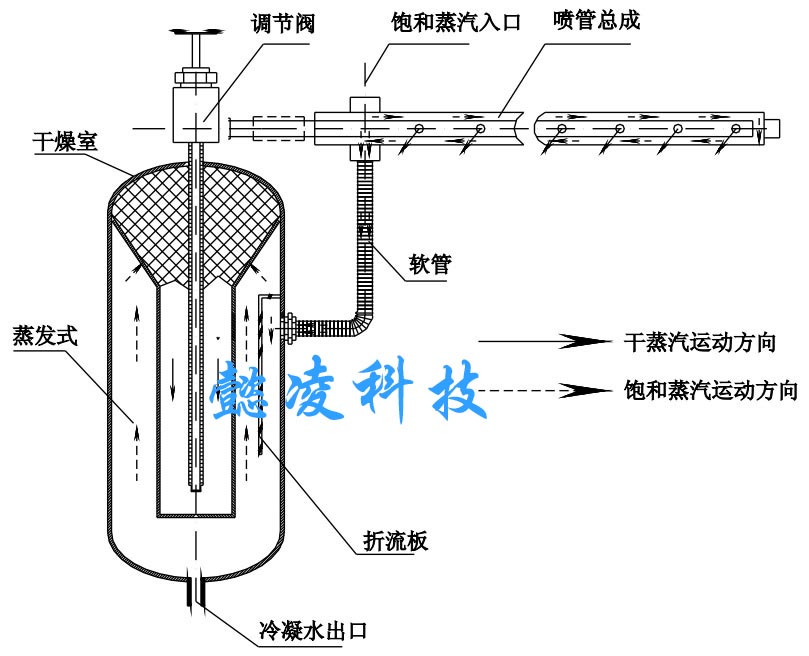

懿凌干蒸汽加湿器-结构原理图
懿凌干蒸汽加湿器-控制方式
干蒸汽加湿器分三种控制方式：电磁式、电动式和手动式，干蒸汽加湿器的执行机构采用不锈钢材料制造，抛物线型柱塞阀芯，行程20mm，能够满足对加湿量要求的可靠调节和控制，调节手轮选用隔热材料制造,防止操作时烫伤。
懿凌干蒸汽加湿器-特点
稳定性高、加湿效率高、控制精度高、使用寿命长。懿凌干蒸汽加湿器外形美观,安装方便，耐腐蚀,寿命长；引进国外先进的水、汽分离技术,使汽水分离更加彻底；加湿器为全不锈钢材质，多喷孔孔径结构设计，无夹带水滴的现象，汽液分离网二次分离技术，消音过滤、二次汽水分离与蒸发的作用。通过汽水分离装置使喷出的蒸汽全部汽化到空气中，加湿效率高，无运行部件，运行稳定可靠，单台加湿量可达760Kg/h，性能可靠属等温洁净加湿。多种控制方式(手动式、电磁阀式、电动式)可供用户选择，适合不同的工况环境。
懿凌干蒸汽加湿器-选型
根据计算的加湿量、提供的蒸汽压力，查表确定合适的加湿器型号；根据空调机组或风道宽度，查表选择喷管的型号；安装时一定要保证所喷出的干蒸汽是逆向空气流动方向；根据控制要求，选择调节方式。
蒸汽
压力(MPa)型号
YLGZQ-15
YLGZQ-20
YLGZQ-25
YLGZQ-30
喷孔孔径
Ф2
Ф4
Ф6
Ф8
Ф9
Ф10
Ф10.5
Ф12
Ф14
Ф16
Ф18
0.02
1.5
4
9
22
27
34
40
55
75
145
187
0.1
2.3
9
21
49
49
75
78
102
141
194
246
0.2
3.6
14
35
68
106
131
142
160
216
311
397
0.3
4.5
18
40
97
152
187
205
217
296
448
569
0.4
6.1
24
58
124
196
227
250
275
375
590
760
注：表中的额定加湿量指调节阀全开启时的加湿量，单位为kg/h (单位：mm)
懿凌干蒸汽加湿器-喷管长度参数
喷管编号
L1
L2
L3
L4
L5
L6
L7
L8
L9
L10
L11
L12
L13
喷管长度
L（mm）
300
450
600
900
1200
1500
1800
2100
2400
2700
3000
3300
3600
W
最小
250
385
535
820
1120
1420
1720
2020
2320
2620
2920
3220
3520
最大
360
510
760
1080
1380
1680
1980
2280
2580
2880
3180
3480
3780
-
